Cấu tạo ampli & sơ đồ mạch cơ bản
Tổng quan về cấu tạo ampli
Ampli (bộ khuếch đại âm thanh) là thiết bị trung gian quan trọng giúp chuyển tín hiệu âm thanh yếu thành dòng tín hiệu đủ mạnh để phát ra loa. Về cơ bản, ampli có 4 bộ phận chính, mỗi phần đảm nhiệm một nhiệm vụ riêng biệt nhưng liên kết chặt chẽ với nhau trong toàn bộ quy trình khuếch đại:
Ampli gồm những bộ phận chính nào?
- Mạch nguồn (Power Supply)
- Đóng vai trò như “trái tim năng lượng”, cung cấp điện áp ổn định cho toàn hệ thống.
- Nguồn tốt giúp tín hiệu khuếch đại chính xác, tránh hiện tượng méo tiếng hoặc nhiễu điện.
- Trong ampli hiện đại của Nova Vietnam, các mạch nguồn thường được thiết kế theo chuẩn Linear Power Supply hoặc Switching để tiết kiệm điện năng nhưng vẫn đảm bảo độ sạch tín hiệu.
- Mạch khuếch đại công suất (Power Amplifier)
- Đây là tầng chính chịu trách nhiệm khuếch đại tín hiệu âm thanh lên mức công suất lớn, đủ để phát ra loa.
- Hoạt động của mạch này ảnh hưởng trực tiếp đến độ méo, độ mép dải tần và độ trung thực của âm thanh.
- Mạch pre-ampli (Pre-Amplifier)
- Tầng xử lý tín hiệu yếu từ nguồn phát (micro, đầu CD, mixer, v.v…).
- Giúp điều chỉnh âm sắc, tăng biên độ tín hiệu, trước khi đưa sang khuếch đại công suất.
- Nova Vietnam thường sử dụng op-amp chất lượng cao trong tầng pre để đảm bảo tín hiệu mượt và sạch [5].
- Mạch bảo vệ (Protection Circuit)
- Được ví như “lá chắn an toàn”, ngăn chặn dòng điện bất thường gây cháy loa hoặc hỏng mạch công suất.
- Bao gồm rơ-le chống sốc, cảm biến nhiệt và mạch bảo vệ DC ra loa.
Ý nghĩa của từng thành phần trong hoạt động ampli
Mỗi phần của ampli phối hợp với nhau theo quy luật nhất định: mạch nguồn ổn định cung cấp “nhiên liệu”, mạch tiền khuếch đại xử lý & “định dạng” tín hiệu, trong khi tầng công suất phát huy năng lượng để loa phát ra âm thanh trung thực, rõ ràng. Sự đồng bộ này mang lại chất âm đặc trưng mà người yêu nhạc có thể cảm nhận ngay từ những nốt đầu tiên [6].

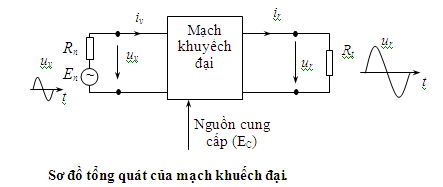

Sơ đồ mạch khuếch đại âm thanh cơ bản

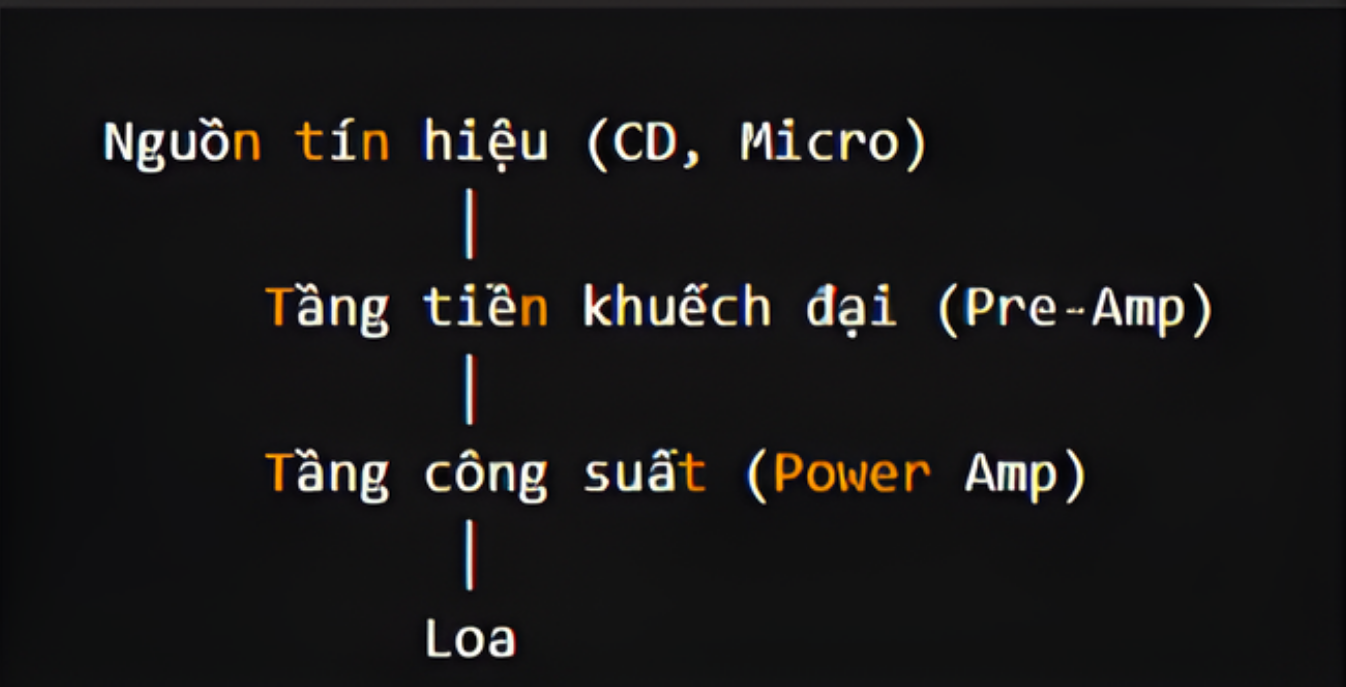

Trình bày sơ đồ khối
Một ampli điển hình có thể được đơn giản hóa thành 4 khối chính theo chuỗi:
Đầu vào tín hiệu → Tầng tiền khuếch đại → Tầng khuếch đại công suất → Đầu ra loa
Nguyên lý hoạt động của từng phần
- Đầu vào tín hiệu: Tiếp nhận dòng điện yếu (mức mili volt).
- Tầng tiền khuếch đại: Tăng biên độ tín hiệu đủ để xử lý, đồng thời cân bằng tần số (bass, treble).
- Tầng khuếch đại công suất: Khuếch đại dòng điện lớn hơn, đủ mạnh để kích hoạt cuộn dây loa.
- Đầu ra loa: Chuyển tín hiệu điện thành dao động âm thanh có thể nghe.
Trong ampli hiện đại, Nova Vietnam còn tích hợp mạch hồi tiếp âm (feedback) để giảm méo phi tuyến và mạch lọc nhiễu nhằm loại bỏ tạp âm 50Hz hoặc 60Hz từ nguồn điện.
Minh họa sơ đồ đơn giản cho người mới bắt đầu
🔧 Mẹo học nhanh: Khi quan sát bất kỳ ampli nào, chỉ cần xác định 3 yếu tố — nơi tín hiệu đi vào, nơi xử lý tín hiệu, và nơi tín hiệu ra loa — bạn đã nắm được logic cơ bản của mạch khuếch đại âm thanh [1][6].
Cách dòng điện đi qua mạch khuếch đại
Hiểu cách dòng điện di chuyển trong ampli chính là hiểu “nhịp tim” của thiết bị. Khi dòng điện được dẫn truyền đúng hướng, được lọc sạch và khuếch đại hợp lý, âm thanh phát ra sẽ có độ chi tiết, ấm áp và trung thực đúng mong muốn.
Nguyên lý dòng điện trong ampli
Dòng điện trong ampli được cung cấp từ mạch nguồn. Khi người dùng bật thiết bị, nguồn điện xoay chiều (AC) được biến áp và chỉnh lưu thành dòng điện một chiều (DC). Dạng điện áp này sau đó được ổn định qua tụ lọc và mạch ổn áp, giúp loại bỏ nhiễu, dao động điện áp và đảm bảo ampli hoạt động mượt mà, không tạo tiếng ù, xì.
Từ đó, dòng điện được phân phối đến hai khu vực chính:
- Tầng tiền khuếch đại (Pre-amp): Dòng điện ở mức nhỏ được điều chỉnh giúp tín hiệu đầu vào “sạch” và rõ hơn.
- Tầng khuếch đại công suất (Power-amp): Dòng điện mạnh hơn được điều chế để đẩy công suất lớn đến hệ thống loa.
Các kỹ sư tại Nova Vietnam thường ví dòng điện trong ampli như “dòng máu” của thiết bị — chỉ khi được lọc sạch và lưu thông đúng hướng, âm thanh mới đạt chất lượng tự nhiên, giàu nhạc tính và ổn định lâu dài [3].
Để biết thêm thông tin về mạch công suất và các vấn đề liên quan, hãy tham khảo bài viết Sửa Mạch Công Suất Amply – Nova Vietnam
Thao tác khuếch đại tín hiệu qua các tầng mạch
1. Tầng pre-ampli – khởi đầu của quá trình khuếch đại
Khi tín hiệu âm thanh đầu vào (micro, CD, mixer…) đi qua pre-amp, tín hiệu này thường có biên độ cực nhỏ (khoảng vài mV). Mạch tiền khuếch đại được thiết kế để tăng biên độ tín hiệu gấp hàng trăm lần mà vẫn giữ nguyên đặc tính tần số.
- Các linh kiện như IC op-amp hoặc transistor NPN/PNP giúp khuếch đại linearly – tức không làm méo tín hiệu gốc.
- Một số ampli hiện đại của Nova Vietnam sử dụng pre-amp tách biệt mạch, giúp cắt giảm nhiễu xuyên kênh và cho âm thanh rõ ràng hơn.
2. Tầng khuếch đại công suất – tạo năng lượng thật sự cho âm thanh
Sau khi rời khỏi pre-amp, tín hiệu tới tầng công suất – nơi dòng điện được nhân lên hàng nghìn lần. Các transistor công suất hoặc mạch IC đảm nhận nhiệm vụ chịu tải nặng, cấp điện cho cuộn dây loa.
- Tại đây, dòng điện dao động cùng nhịp với tín hiệu âm thanh gốc, làm rung màng loa tạo ra sóng âm.
- Hiệu quả khuếch đại (Efficiency) phụ thuộc nhiều vào cách thiết kế class (A, AB, D, H) – mỗi loại có đặc tính khuếch đại khác nhau mà ta sẽ tìm hiểu ở phần sau [1].
3. Vai trò của từng tầng trong việc duy trì chất lượng âm thanh
Sự phối hợp giữa tầng tiền khuếch đại và tầng công suất quyết định độ trung thực của âm thanh:
- Nếu pre-amp yếu hoặc nhiễu, toàn bộ tín hiệu đầu ra sẽ bị “rè” hoặc “thiếu lực”.
- Nếu power-amp sai bias hoặc méo giai đoạn chuyển, âm thanh sẽ bị biến dạng và gây mỏi tai khi nghe lâu.
Đó là lý do tại sao Nova Vietnam luôn chú trọng thiết kế nguồn điện, tầng khuyếch đại và mạch hồi tiếp (feedback) để đảm bảo âm thanh đạt độ sạch và cân bằng tối ưu [6].
Vai trò của linh kiện (tụ, transistor, IC công suất)
Trong bất kỳ ampli nào, linh kiện điện tử chính là “nền móng” quyết định sức mạnh và chất lượng âm thanh. Mỗi bộ phận – từ tụ điện, transistor cho đến IC công suất – đều đảm nhận chức năng riêng, góp phần tạo nên đặc trưng âm thanh và độ bền của thiết bị. Với các dòng ampli của Nova Vietnam, việc lựa chọn linh kiện được tiêu chuẩn hóa kỹ lưỡng nhằm đảm bảo hiệu suất ổn định và âm thanh trung thực [6].
Tụ điện (Capacitor)
Chức năng
Tụ điện có vai trò lọc nhiễu và ổn định điện áp trong mạch khuếch đại. Ở tầng nguồn, tụ giúp làm phẳng dòng điện DC sau khi chỉnh lưu, loại bỏ các dao động điện áp có thể gây ù, xì cho loa. Ở tầng tín hiệu, tụ được dùng để cắt dải tần thấp, giữ âm thanh rõ và mượt hơn.
Vì sao cần thay thế tụ hỏng?
Tụ bị rò hoặc phồng thường khiến ampli rè, thiếu lực, hoặc thậm chí gây mất tiếng một bên kênh. Khi đó, mạch khuếch đại không còn được cấp điện áp ổn định, dẫn đến suy giảm chất lượng âm thanh và nguy cơ hỏng thêm linh kiện khác. Do đó, kiểm tra tụ điện định kỳ là bước không thể bỏ qua trong quá trình bảo trì ampli [5].
Transistor
Vai trò trong mạch
Transistor là “trái tim” của ampli, chịu trách nhiệm khuếch đại dòng điện hoặc đóng vai trò công tắc điều khiển dòng điện. Trong mạch khuếch đại, transistor giúp nhân tín hiệu lên gấp hàng ngàn lần và truyền tải công suất mạnh mẽ đến loa.
Các loại transistor thường dùng
- Transistor NPN và PNP: Hai loại bán dẫn cơ bản, phối hợp thành cặp đẩy-kéo (push-pull) trong mạch công suất Class AB – giúp tăng hiệu suất, giảm méo tín hiệu.
- MOSFET: Loại transistor cao cấp, có tốc độ đáp ứng nhanh, chịu tải tốt, cho âm thanh mượt, tự nhiên hơn. Nova Vietnam thường ứng dụng MOSFET trong các dòng ampli công suất lớn và ampli kỹ thuật số hiện đại, giúp tăng độ bền mạch và cải thiện chi tiết âm thanh ở dải cao [6].
IC công suất (Integrated Circuit – Power IC)
Đặc điểm
IC công suất là một hệ thống tích hợp nhiều transistor, điện trở và linh kiện bảo vệ trong cùng một khối bán dẫn nhỏ gọn. Việc sử dụng Power IC giúp tiết kiệm không gian mạch, tăng độ ổn định và giảm sai số giữa các linh kiện.
Ứng dụng thực tế
Trong các ampli hiện đại, IC công suất thường được dùng để phối hợp cả chức năng khuếch đại và bảo vệ mạch. Nhờ đó, người dùng được trải nghiệm âm thanh mạnh mẽ nhưng vẫn an toàn cho loa. Các dòng ampli tích hợp của Nova Vietnam thường trang bị IC công suất thế hệ mới, đem lại hiệu suất cao, giảm tiêu thụ điện và kéo dài tuổi thọ toàn bộ hệ thống [1][5].
Các linh kiện khác trong ampli
- Điện trở (Resistor): Điều chỉnh dòng điện, chia áp và ổn định biên độ tín hiệu. Điện trở chính xác giúp giảm méo tín hiệu và duy trì cân bằng hai kênh.
- Rơ-le bảo vệ loa (Speaker Relay): Ngắt tín hiệu trong trường hợp nguồn DC bất thường, ngăn điện áp nguy hiểm đến màng loa. Một số ampli Nova Vietnam sử dụng rơ-le tự ngắt thông minh, hoạt động ngay khi phát hiện sự cố, đảm bảo an toàn tối đa cho hệ thống âm thanh [3].
Trong ampli, tụ – transistor – IC công suất không chỉ là linh kiện điện tử đơn thuần mà còn đóng vai trò như những “tế bào sống” duy trì sức khỏe và hiệu năng của toàn bộ thiết bị. Việc chọn đúng linh kiện, thay thế đúng kỹ thuật và bảo dưỡng định kỳ chính là chìa khóa giúp ampli luôn “mạch – mạnh – mượt” trong suốt quá trình sử dụng.
Phân biệt ampli Class A, AB, D, H
Trong thế giới âm thanh, các loại ampli Class A, AB, D, H được thiết kế dựa trên nguyên tắc hoạt động khác nhau của mạch khuếch đại công suất. Việc hiểu rõ từng “Class” (lớp khuếch đại) giúp người dùng chọn đúng ampli phù hợp với mục tiêu: nghe nhạc, biểu diễn sân khấu hay thu âm chuyên nghiệp. Dưới đây là phân tích chi tiết được tổng hợp và trình bày dễ hiểu theo tiêu chuẩn kỹ thuật của Nova Vietnam.

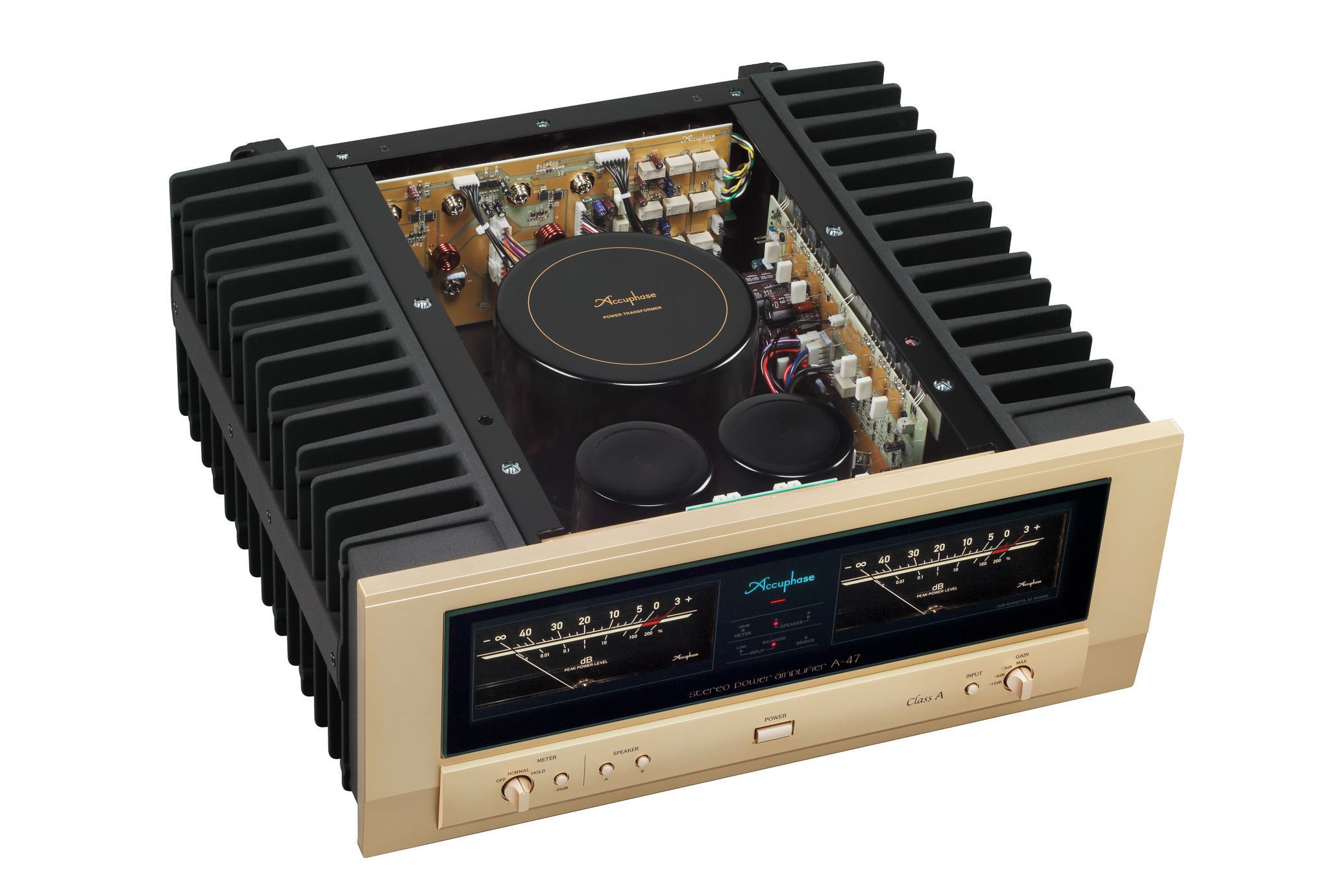

Ampli Class A
Nguyên lý hoạt động
Ampli Class A hoạt động liên tục – dòng điện chạy qua transistor suốt cả chu kỳ tín hiệu âm thanh, dù có tín hiệu hay không. Điều đó đồng nghĩa với việc transistor luôn dẫn điện 100% thời gian.
Ưu điểm
- Âm thanh chân thật nhất: Không méo tín hiệu, do transistor luôn ở vùng tuyến tính.
- Độ chi tiết cao: Giữ nguyên sắc thái tự nhiên của nhạc cụ và giọng ca.
Nhược điểm
- Hiệu suất thấp (20–30%): Mất nhiều năng lượng dưới dạng nhiệt.
- Kích thước và khối lượng lớn: Do cần tản nhiệt mạnh.
👉 Ứng dụng: Phù hợp với người chơi âm thanh bán cổ điển, phòng thu hoặc hệ thống nghe nhạc hi-end yêu cầu âm thanh trung thực tuyệt đối.
Ampli Class AB
Nguyên lý hoạt động
Class AB kết hợp ưu điểm của Class A và Class B. Ở mức tín hiệu nhỏ, ampli hoạt động như Class A (cho âm thanh chi tiết). Khi tín hiệu mạnh hơn, hai transistor dẫn luân phiên nhau như Class B để tăng hiệu suất.
Ưu điểm
- Hiệu suất cao hơn Class A (khoảng 50–70%).
- Giữ được độ trung thực tương đối, giảm méo so với Class B thuần.
- Tản nhiệt ít hơn, phù hợp sử dụng lâu dài.
Nhược điểm
- Cần thiết kế cân chỉnh bias chính xác để tránh méo giai đoạn chuyển (crossover distortion).
👉 Ứng dụng: Class AB được dùng rộng rãi trong các ampli dân dụng, karaoke và sân khấu tầm trung của Nova Vietnam do cân bằng tốt giữa âm thanh và hiệu suất [1].

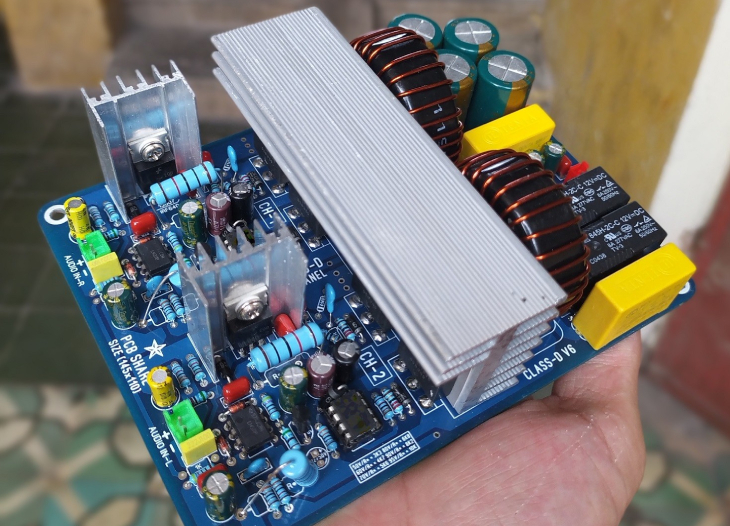

Ampli Class D
Nguyên lý hoạt động
Khác với hai loại trên, ampli Class D sử dụng kỹ thuật điều chế độ rộng xung (PWM) – biến tín hiệu tương tự (analog) thành dạng xung vuông tần số cao, sau đó tái tạo lại bằng bộ lọc LC.
Ưu điểm
- Hiệu suất cực cao (80–95%), ít sinh nhiệt.
- Kích thước gọn nhẹ, tiết kiệm năng lượng.
- Rất phù hợp cho loa siêu trầm (subwoofer) và thiết bị di động.
Nhược điểm
- Âm thanh đôi khi hơi “kỹ thuật số”, ít mềm mại hơn Class AB.
- Cần bộ lọc đầu ra chính xác để hạn chế nhiễu cao tần.
👉 Ứng dụng: Các ampli di động, loa Bluetooth và hệ thống âm thanh sân khấu công suất lớn của Nova Vietnam thường áp dụng class D để đảm bảo năng lượng ổn định mà không cần tản nhiệt quá mức [3].
Ampli Class H
Nguyên lý hoạt động
Class H là sự phát triển của Class AB, có khả năng thay đổi điện áp nguồn cung cấp theo biên độ tín hiệu âm thanh. Khi âm lượng nhỏ, ampli dùng mức điện áp thấp để tiết kiệm năng lượng; khi âm lượng lớn, điện áp tự động tăng lên.
Ưu điểm
- Hiệu suất vượt trội hơn Class AB, giảm thất thoát điện năng.
- Cho dải động lớn, âm thanh mạnh mẽ, trong trẻo.
- Phù hợp cho hệ thống công suất cao, biểu diễn ngoài trời.
Nhược điểm
- Mạch phức tạp, chi phí sản xuất cao.
- Nếu thiết kế không chuẩn, có thể gây nhiễu tần số cao.
👉 Ứng dụng: Class H được dùng trong các ampli sân khấu chuyên nghiệp của Nova Vietnam, nơi yêu cầu công suất cực lớn nhưng vẫn đảm bảo độ sạch âm [2].
Tổng kết nhanh
| Loại ampli | Ưu điểm chính | Nhược điểm | Ứng dụng |
| Class A | Âm thanh chân thực, chi tiết cao | Hiệu suất thấp, tỏa nhiệt mạnh | Hi-end, phòng thu |
| Class AB | Cân bằng hiệu suất & chất âm | Cần điều chỉnh bias chuẩn | Gia đình, karaoke |
| Class D | Hiệu suất cực cao, gọn nhẹ | Âm thanh hơi cứng, cần lọc tố | Loa sub, sân khấu di động |
| Class H | Hiệu suất cao, âm mạnh | Mạch phức tạp, đắt tiền | Biểu diễn, hội trường lớn |
Bài viết này thuộc danh mục Sửa chữa âm thanh, nơi tổng hợp toàn bộ kiến thức và kinh nghiệm về các thiết bị âm thanh điện tử.
Tại sao cần hiểu rõ nguyên lý ampli và cấu tạo?
Hiểu nguyên lý hoạt động và cấu tạo của ampli không chỉ dành riêng cho kỹ thuật viên hay người đam mê âm thanh chuyên nghiệp – mà còn là kiến thức nền tảng giúp bất kỳ ai sở hữu dàn âm thanh có thể khai thác tối đa sức mạnh thiết bị, bảo dưỡng đúng cách, và tối ưu chất lượng nghe nhìn. Theo định hướng nội dung chuyên sâu của Nova Vietnam, việc nắm rõ cơ chế vận hành còn giúp người dùng tự tin hơn trong việc kiểm tra, chẩn đoán lỗi, hoặc phối ghép ampli với các thiết bị khác sao cho đạt hiệu quả cao nhất.
Để bảo trì và sửa chữa hiệu quả
Khi bạn hiểu cấu trúc bên trong ampli – từ tầng pre-amp, power-amp, cho đến mạch nguồn và mạch bảo vệ – bạn sẽ dễ dàng xác định nguyên nhân sự cố như mất kênh, rè, hoặc không lên nguồn. Điều này rút ngắn đáng kể thời gian sửa chữa và giúp tránh thao tác sai gây hỏng linh kiện.
Các kỹ thuật viên của Nova Vietnam cho rằng, việc hiểu dòng tín hiệu di chuyển trong mạch chính là “bản đồ” dẫn đường cho mọi quy trình bảo dưỡng chuẩn, đảm bảo công suất ampli luôn ổn định và kéo dài tuổi thọ thiết bị [5].
Để sử dụng ampli đúng cách
Mỗi loại ampli có đặc tính điện áp, công suất và trở kháng riêng; nếu người dùng không nắm rõ nguyên lý cấu tạo, rất dễ mắc lỗi khi kết nối với loa hoặc nguồn phát, dẫn đến quá tải hoặc giảm tuổi thọ ampli.
Khi hiểu rõ bản chất của ampli Class A, AB, D hay H, bạn sẽ biết chọn thiết bị phù hợp với mục đích sử dụng: ampli Class A cho chất âm hi-end tại gia, Class D cho sự gọn nhẹ ở sân khấu, hay Class AB cho môi trường karaoke. Sự hiểu biết này giúp người dùng khai thác dàn âm thanh an toàn và bền bỉ [3].
Để tối ưu hóa chất lượng âm thanh
Cấu tạo ampli cho phép ta can thiệp vào các điểm như phối ghép trở kháng, cân chỉnh nguồn và bố trí dây dẫn, giúp âm thanh giảm nhiễu nền, rõ ràng và có chiều sâu hơn. Nếu hiểu được cách tầng khuếch đại tiếp nhận và xử lý tín hiệu, bạn có thể điều chỉnh âm sắc, bass và treble hợp lý, đạt được âm thanh hài hòa theo gu cá nhân.
Đây cũng chính là triết lý mà Nova Vietnam ứng dụng trong mọi dòng sản phẩm – kết hợp giữa kỹ thuật mạch khuếch đại tinh chỉnh và kiến thức trải nghiệm thực tế người nghe để tạo ra âm thanh tự nhiên, cân bằng và chi tiết [1][2].
💡 Tóm lại:
- Hiểu nguyên lý ampli = Hiểu trái tim của âm thanh.
- Giúp bạn sửa đúng – dùng bền – nghe hay.
- Còn là nền tảng để nâng cấp, phối ghép và bảo dưỡng toàn bộ hệ thống hiệu quả.
Đăng ký tài liệu học hiểu về ampli
Tóm tắt kiến thức nền tảng về ampli
Qua bài viết này, bạn đã nắm vững những kiến thức quan trọng nhất về ampli – từ cấu tạo, nguyên lý hoạt động, cho đến vai trò của các linh kiện chính như tụ điện, transistor, IC công suất và cách phân biệt các class ampli (A, AB, D, H). Đây là nền tảng giúp bạn sử dụng, bảo trì và sửa chữa ampli hiệu quả, cũng như phối ghép thiết bị âm thanh đạt chất lượng tối ưu.
Hiểu về ampli không chỉ giúp bạn biết “máy hoạt động thế nào”, mà còn mang lại khả năng cảm âm tốt hơn – bởi khi hiểu cách tín hiệu được khuếch đại, bạn sẽ biết cách tinh chỉnh âm thanh cho phù hợp với gu nghe của mình. Đó cũng là lý do vì sao Nova Vietnam luôn khuyến khích người yêu âm thanh hiểu trước khi đầu tư, để tận hưởng âm thanh hoàn mỹ ở bất kỳ không gian nào.
